Електродвигател с навит ротор 250M 37 kW 700 об./мин

Електродвигател с навит ротор 250M 37 kW 700 об./мин
– модел: YZR 250M2- 8
– мощност: 37 кВ / 50 hp
– обороти: 700 rpm
– режим на работа: S3 – 40 %
– изходящ вал: едностранен или двустранен, коничен или цилиндричен
– монтаж: фланцов или на на пети
– линк към каталог: електродвигатели с навит ротор – V S  N Industry Ltd

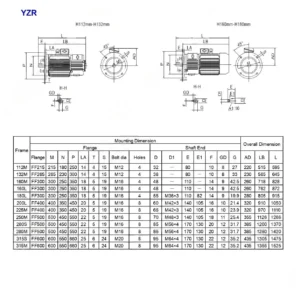

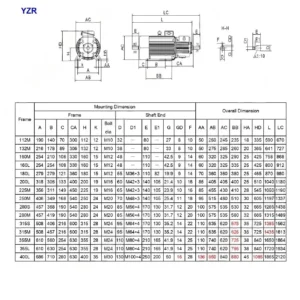

Вариантите за изходящия вал и монтажът на електродвигателя се коментират предварително с клиента и се изпраща оферта за точния модел спрямо индивидуалните изисквания! Приложено в описанието може да разгледате пълния каталог на електромоторите с навит ротор, както и да видите точните присъединителни размери от снимковия материал на продукта.

Разполагаме с една от най-големите складови наличности на електродвигатели, включваща: електродвигатели с алуминиев и чугунен корпус, електродвигатели със спирачка, електродвигатели с независимо охлаждане, бърза доставка на големи и нестандартни електродвигатели.

Типове захват: Б3 – на лапи, Б5 – на фланец, Б14 – малък фланец, Б35 – комбиниран захват на лапи и фланец, Б34 – комбиниран захват на лапи и малък фланец.
Различни варианти обороти: 2 полюса – 3000 об./мин, 4 полюса – 1500 об./мин, 6 полюса – 1000 об./мин.

За актуална складова наличност и ценова оферта, може да се  свържете с нас на посочените контакти.

Електродвигатели с навит ротор – описание, конструкция и приложение

Електродвигателите с навит ротор са вид асинхронни електродвигатели, предназначени за приложения, при които е необходим висок пусков момент, плавен старт и контрол върху пусковия ток. Те се използват широко в тежката индустрия и в задвижвания с големи инерционни маси, като най-често могат да бъдат открити в кранови съоржения.

Този тип електродвигатели са особено подходящи за механизми, при които стандартните асинхронни двигатели с късо съединен ротор (катерично колело) не осигуряват необходимите стартови характеристики.

Принцип на работа

Електродвигателят с навит ротор работи на принципа на електромагнитната индукция. При подаване на напрежение към статора се създава въртящо се магнитно поле, което индуцира ток в намотките на ротора.

Основната разлика спрямо двигателите с катерично колело е, че роторът е снабден с трифазна намотка, изведена чрез плъзгащи пръстени и четки, което позволява включването на външни съпротивления в роторната верига.

Чрез тези външни съпротивления се постига:

• значително по-висок пусков момент;

• ограничаване на пусковия ток;

• плавно ускоряване на двигателя при стартиране.

След достигане на номинални обороти външните съпротивления се изключват, а двигателят преминава в нормален работен режим.

Основни компоненти на електродвигател с навит ротор

1. Статор

• Неподвижната част на двигателя.

• Изграден от ламинирани електротехнически стоманени листове с намотки.

• Създава въртящото се магнитно поле при захранване с променлив ток.

2. Ротор с навита намотка

• Подвижната част на двигателя.

• Съдържа трифазна намотка, подобна по конструкция на статорната.

• Намотката е свързана към плъзгащи пръстени, монтирани на вала.

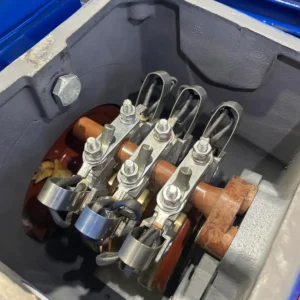

3. Плъзгащи пръстени и четки

• Осигуряват електрическа връзка между роторната намотка и външните пускови съпротивления.

• Изработени от устойчиви материали за надеждна работа при високи натоварвания.

4. Вал

• Предава въртящия момент от ротора към задвижваната машина.

5. Лагери

• Осигуряват стабилно и гладко въртене.

• Проектирани за работа при тежки експлоатационни условия.

6. Корпус

• Изработен от чугун.

• Осигурява механична здравина и ефективно охлаждане.

Предимства на електродвигателите с навит ротор

• Висок пусков момент при нисък пусков ток

• Плавен старт без механични удари

• Възможност за регулиране на стартовите характеристики

• Подходящи за тежки и натоварени задвижвания

• Надеждна работа при чести пускове

Области на приложение

Електродвигателите с навит ротор намират широко приложение в индустрии, където се изисква голяма пускова мощност и контрол върху ускорението:

• Кранове и подемни съоръжения

• Мелници и трошачки

• Помпи с голям стартов товар

• Металургична и минна промишленост

Принцип на работа и конструкция на електродвигателите с навит ротор може да видите в следното видео.
